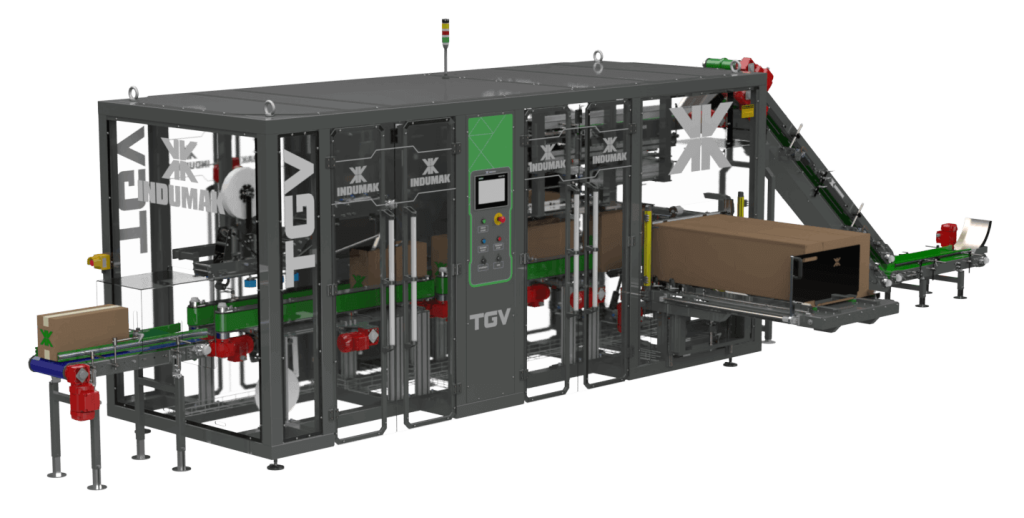

GRAVITACIONAL TGV

GRAVITACIONAL TGV

Encaixotamento

Os produtos chegarão de forma ordenada em uma esteira transportadora até a entrada da encaixotadora, este terá em seu interior um sistema para organização em um tubo formador, em seguida o sistema de inserção irá transferir os produtos por gravidade para a caixa, armada anteriormente por meio de conjuntos pneumáticos, sensoriamentos e tracionadores motorizados.

A caixa com os produtos será liberada para a compactação dos produtos se necessário e logo fará o fechamento automático das abas superiores e inferiores com fita adesiva ou cola hot-melt, fazendo assim o fim do ciclo, liberando a caixa para a próxima etapa da produção.

– Máquina com controle lógico programável com interação através da IHM Touch Screen.
– Equipamento monitorado sensores que permite identificar as falhas e níveis de consumíveis.
– Equipamentos com segurança conforme NR-12.

  • Descritivo Técnico

    – Caixa Maleta e 1/2 Maleta;
    – Produção Máxima de Produto: a verificar
    – Capacidade de produção de até 10/15 caixas por minuto;
    – Tensão:220_380V–50_60Hz;
    – Fechamento com fita ou cola hot-melt, “definir com o cliente”;
    – Automação: Siemens;
    – Sensores: Omron;
    – Moto redutores: SEW;
    – Pneumática: Festo;
    – Portas e proteções fabricadas em acrílico, com sensores de segurança;
    – Sistema de armação de caixas através de ventosas e válvulas geradoras de vácuo;
    – Controle através de CLP & IHM Touch Screen (Setups);
    – Tracionamento da caixa realizado através de correia paralela;
    – Fabricado em aço carbono pintado, com tinta anticorrosiva;
    – Largura máxima da fita adesiva de até 72mm.
